超高速超導單光子探測器成果簡介

近日，中國科學院上海微系統所李浩、尤立星團隊，利用三明治結構超導納米線、多線并行工作的方式實現最大計數率5GHz、光子數分辨率61的超高速、光子數可分辨光量子探測器，相關成果以“Superconducting single photon detector with speed of 5 GHz and photon number resolution of 61”為題于2024年5月31日在線發表在中國科學院一區學術期刊《光子學研究》（Photonics Research）上，并入選編輯推薦（Editor's Pick）。

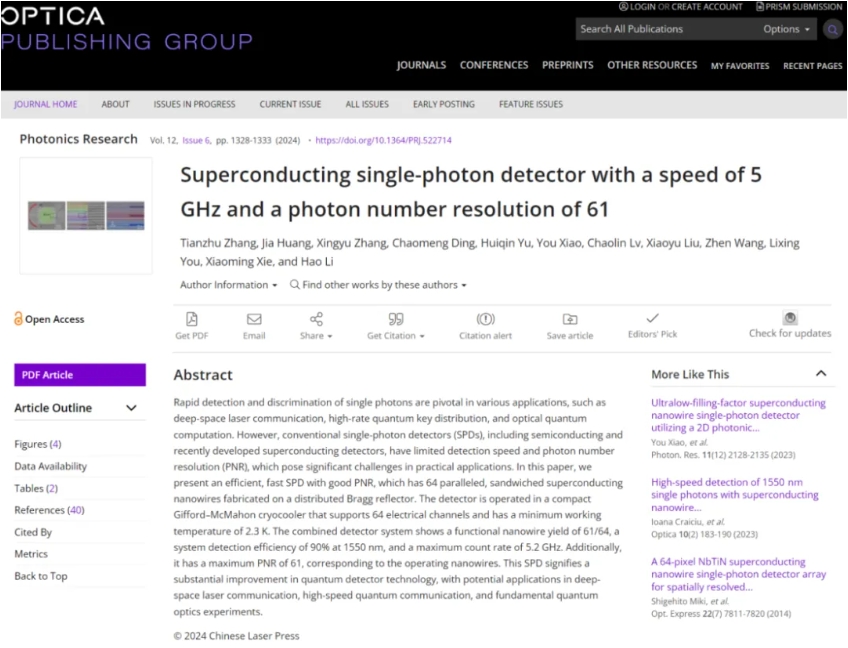

來源：Photonics Research

高速、光子可數分辨的單光子探測技術在深空激光通信（月地、火地等）、高速量子密鑰分發、光量子計算等領域具有重要應用前景。然而，傳統的單光子探測器，如雪崩光電二極管和光電倍增管，在效率、速度和時間分辨率等方面難以滿足當前應用需求；超導轉變沿傳感器具有較好的光子數分辨能力和較高的探測效率，但具有較低的探測速度和較大的時間抖動，同時需要極低工作溫度和復雜的讀出制冷系統。

近年來，超導納米線單光子探測器（SNSPD或SSPD）因其高效率、低暗計數率和優異的時間分辨率，在量子通信、光學量子計算和量子力學原理驗證等方面廣泛應用。盡管傳統的單元SSPD具有出色的性能，但由于其讀出電路和探測器恢復時間限制，其探測速率（計數率）通常僅有幾十MHz。此外，單元SSPD的光子數分辨能力受到超導到正常態強非線性轉變的限制，利用響應波形等信息區分光子數時測量難度較大。多像素SSPD陣列是一種由納米線并行工作的新型器件架構，與單元SSPD相比，多像素器件可通過并行工作增強計數率和光子數分辨能力，為高速光子的探測和光子數分辨提供了優異的解決方案。

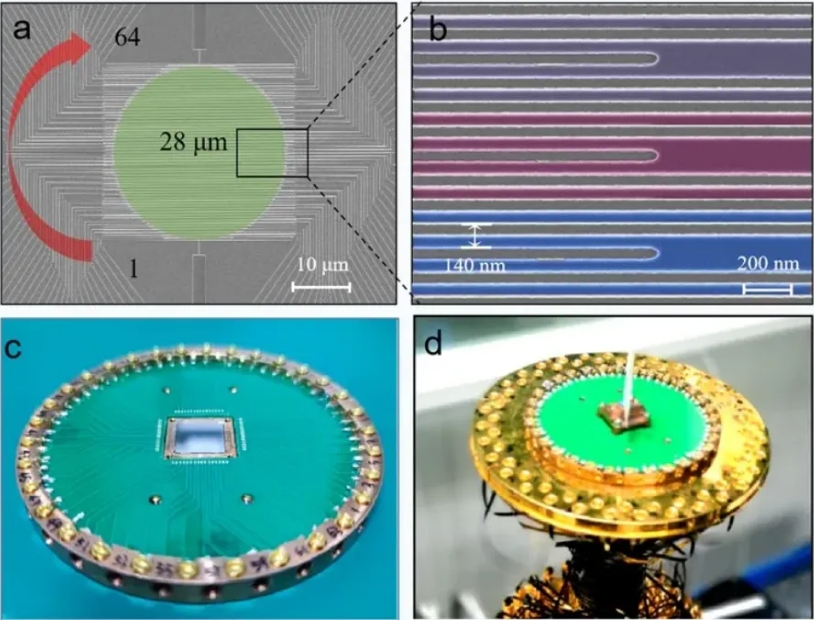

(a)器件結構，(b)超導納米線，(c)器件封裝，(d)制冷系統

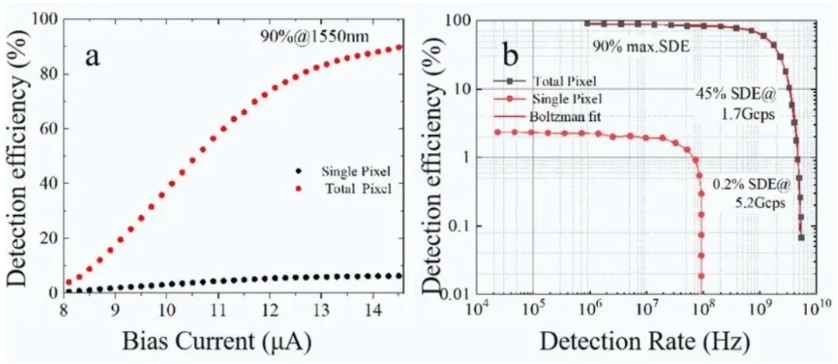

(a)器件探測效率隨偏置電流的變化關系，(b)探測效率隨探測速率的變化關系

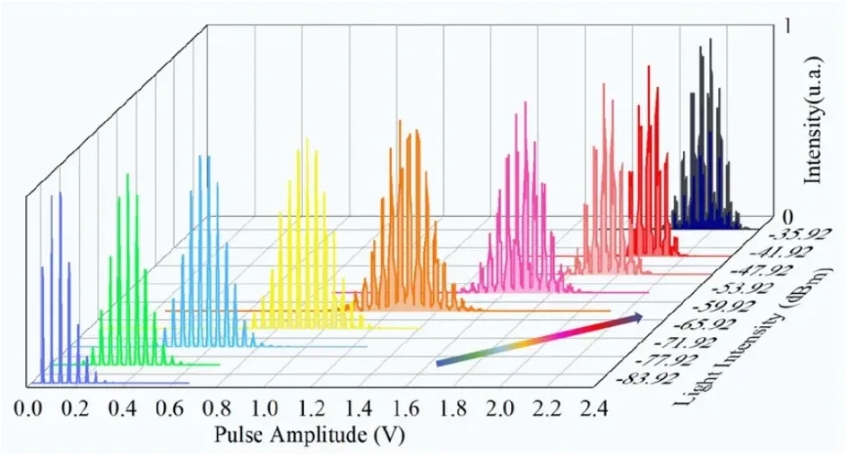

光子數統計分布隨入射光強的變化關系

在這項工作中，項目團隊研制了高效率、超高速、高光子數分辨率的超導探測器集成系統。為保證探測系統的輕便、可靠性，該項目搭建基于GM小型制冷機制冷集成系統，支持64路電通道，最低工作溫度為2.3 K。探測器芯片在分布式布拉格反射器上集成64條超導納米線，兼顧提高光子吸收率和探測速度。經表征，納米線制備良率為61/64，在1550 nm波長下的系統探測效率達90%，最大計數率為5.2 GHz，探測效率下降3 dB時計數率為1.7 GHz，光子數分辨率為61。該探測系統代表了光量子探測技術的重大突破，其卓越的性能指標將有望支撐深空激光通信、高速率量子通信以及基礎量子光學實驗等應用。

對話超高速SSPD背后的男人

對于此次的研究成果，讀者朋友們也許有很多好奇和關心，光子盒有幸邀請到這項研究成果的主要參與者進行一番對話，讓我們一起來了解一下吧！

李浩，中國科學院上海微系統與信息技術研究所研究員、博導，博士畢業于中國科學院上海微系統與信息技術研究所。

呂超林，賦同量子（浙江）科技有限公司首席技術官，博士畢業于中國科學院上海微系統與信息技術研究所。

Q1：近些年，團隊在SSPD領域成果頻出，這些成果之間是怎樣的關系？

A：我們這個課題組在過去十多年里最核心的一個工作就是單光子探測器探測效率的提升，目前我們已經把探測效率（探測器的核心性能指標）做到了98%這樣一個國際最優水平，器件已經大量應用在量子信息技術（例如“九章”光量子計算、遠距離量子通信等）。后面還會持續地往上做，提升效率同時提高制備良率等。

Q2：這次成果最大的亮點是什么？

A：本次工作主要在探測器速度，高速探測這塊做了一個主要的進步。在保證高探測效率的同時，大大提升了另外一個性能指標——探測速率。在一些特定的應用場景，如橫跨幾千萬公里的深空光通信，需要同時實現高效和高速探測。十年前，NASA率先實現月地激光通信LLCD實驗，地面接收機通過利用多像素的高速SSPD實現高達622 Mbps的下行速率。我國目前在該應用領域研究起步較晚。這次成果，我們針對高速探測應用需求進行了芯片、電路和制冷機的高度集成，將探測系統提升到64通道，實現了最大5 GHz的超高速探測。我們未來可以做到百通道，并且可以直接切換到多通道單元器件的集成系統，支撐研究工作對多路探測器的應用需求。

Q3：您反復提到“通道”，請您進一步介紹通道數變多，對系統整體的性能以及它作為支撐其他工程項目來說意味著什么？

A：一方面，通道越多，SSPD速率就可以做到更高，因為速率和通道數基本上呈線性關系。另一方面，SSPD系統的成本之一是制冷成本，在同一個制冷機里集成更多通道的SSPD器件，可以有效降低SSPD系統的成本。

Q4：SSPD的優勢您都介紹到了，那系統是否存在一些劣勢？

A：除SSPD外，還有很多其他光子探測器（比如光電倍增管、雪崩光電二極管、基于量子點的單光子探測器、可見光子計數器、基于頻率轉換技術的單光子探測器）。首先，相對其他探測器，超導探測器性能具有絕對優勢，不足的地方，一是需要制冷機、系統復雜度相對更高。二是，應用市場有限，目前主要應用于量子信息技術、微弱光的檢測。

Q5：與國際同行相比，咱們團隊大概是怎樣的情況？

A：我們目前在器件的探測效率、探測速率、暗計數率等技術指標方面可以做到國際領先水平。在探測系統集成度和易用性方面，大家各有優劣。在應用方面，也各有千秋，比如量子信息，我國相對比較領先，而深空激光通信，我們?nèi)孕枰汾s。

Q6：下一步研究計劃是什么?

A：隨著探測器性能尤其是單光子探測效率接近100%探測極限，我們將進入到新的研究階段——光子數分辨探測。傳統探測器無法有效分辨光脈沖中的光子數目，而我們本次研究結果不僅能探測，還將光子分辨數目提升至61，這是一個很高的水平。還有一個重要方向就是通過更少的通道，比如單個通道便可以實現20甚至30個以上的光子數分辨。目前我們也已經取得一些重要突破，希望近期就可以推向應用。

Q7：從實驗室到科技成果轉化，賦同的產品推出大概是怎樣的一個節奏或模式？

A：一般需要花一年左右時間，通常是我們從市場上收集多方需求，然后針對性地提出多種方案進行同時嘗試，最后根據測試結果將方案定型和產品化。

Q8：賦同量子接下來會有哪些可以讓我們期待的成果嗎？

A：我們將實現高保真度光子數分辨器件的產業化，單通道器件最高可支持20甚至30個以上的光子數分辨，來滿足光量子計算、量子隨機行走、量子基本原理驗證等應用領域的需求。

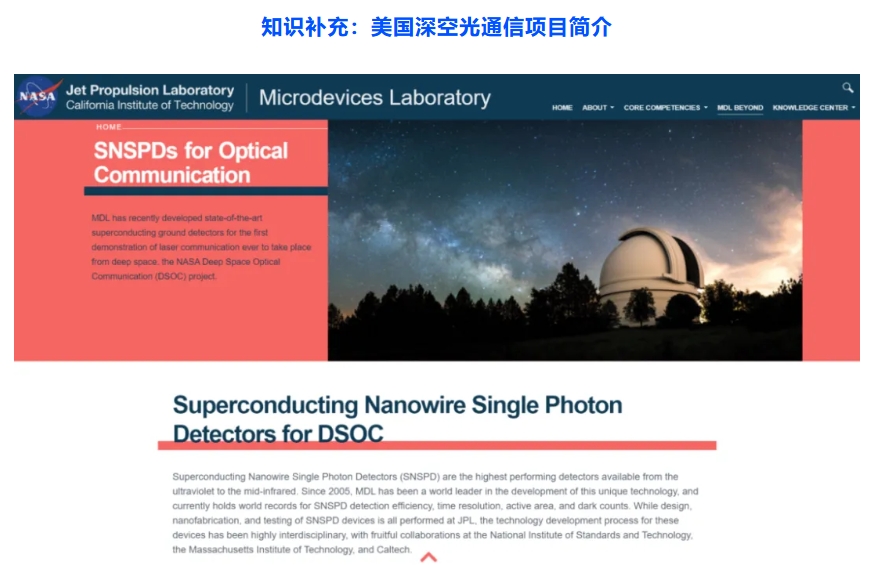

知識補充：美國深空光通信項目簡介

微器件實驗室（Microdevices Laboratory, MDL）是噴氣推進實驗室（JPL）的一部分，專注于微型和納米器件的研究和開發。MDL致力于支持JPL和NASA的科學任務，通過開發關鍵的微器件技術，使得各種儀器和任務成為可能。

SNSPD是從紫外到中紅外范圍內綜合性能最優的單光子探測器，因此成為美國國家航空航天局（NASA）和噴氣推進實驗室（JPL）深空光通信（Deep Space Optical Communications，DSOC）項目的重要支撐研發項目。自2005年以來，MDL在這一獨特技術的開發方面一直處于世界領先地位，并且在探測效率、時間分辨率、有效面積和暗計數方面保持著世界紀錄。

2013年，NASA成功實現38萬公里的月地激光通信演示實驗（Lunar Laser Communications Demonstration，LLCD），多像素SNSPD被部署在地面終端，實現622 Mbps的下行傳輸速率。隨后，開始部署DSOC項目，將在多種距離上演示激光通信鏈路的可行性，最遠可達2.7天文單位（AU），將激光通信的演示距離從LLCD的水平擴展1000倍。為了接收從小行星傳來的微弱信號，MDL開發了一種獨特的64像素SNSPD陣列傳感器，能夠以百皮秒的準確度標記單個光子的到達時間，探測速率超過每秒十億次。2023年12月，DSOC項目的“靈神號”探測器將一段時長15秒的超高清視頻從距地球約3100萬公里的深空發送回地球，這一距離是地球與月亮之間距離的大約80倍。視頻傳至地面用時101秒，最大傳輸速率為每秒267Mbps。

美國航天局希望，借助激光通信，從深空傳輸數據的速度能比目前使用的最先進無線電通信技術快10至100倍，以便滿足未來人類登上火星后傳輸復雜信息以及高清圖像和視頻的需要。
